LION PEUGEOT
chevrons de bronze


Inscription : 08/07/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Jeu 25 Nov 2010 - 22:04

BROUTARD,

L'idéal est de continuer sur l'electricité, reglage du régulateur, jauge à essence, connections ......

Olivier.
Revenir en haut Aller en bas
broutard
chevrons de platine


Inscription : 16/02/2006

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Ven 26 Nov 2010 - 14:13

salut

j'ai chopé un gros arrache, tu as une chance indécente.

a+*

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '64
23/50DI SieA '69
Adria 305SB '72
GS1220 Club '73
GS Club Break C-Matic '76
604 STi Automatique '82
Revenir en haut Aller en bas
http://www.boutique.citroeco.fr
LION PEUGEOT
chevrons de bronze


Inscription : 08/07/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Ven 26 Nov 2010 - 15:26



A quelle heure penses-tu arriver ?

Olivier.
Revenir en haut Aller en bas
broutard
chevrons de platine


Inscription : 16/02/2006

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Ven 26 Nov 2010 - 15:37

à partir de 9h je pense, pour faire un 9-13 comme la dernière fois. sauf s'il neige trop!

a+*

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '64
23/50DI SieA '69
Adria 305SB '72
GS1220 Club '73
GS Club Break C-Matic '76
604 STi Automatique '82
Revenir en haut Aller en bas
http://www.boutique.citroeco.fr
adrien
chevrons de bronze


Inscription : 16/05/2007

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Ven 26 Nov 2010 - 16:18


Super cette association !

Merci de nous faire partager vos travaux et amusez vous bien !

Je ferai des photos de mon capot ce week end !

Adrien
Revenir en haut Aller en bas
broutard
chevrons de platine


Inscription : 16/02/2006

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Ven 26 Nov 2010 - 16:45

de ton capot c'est pas une photo mais une mesure surtout qui est importante jap

a+*


_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '64
23/50DI SieA '69
Adria 305SB '72
GS1220 Club '73
GS Club Break C-Matic '76
604 STi Automatique '82
Revenir en haut Aller en bas
http://www.boutique.citroeco.fr
adrien
chevrons de bronze


Inscription : 16/05/2007

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Ven 26 Nov 2010 - 16:57


Ok, il y aura bien sur le métre ruban sur la, ou les photos .

Adrien
Revenir en haut Aller en bas
LION PEUGEOT
chevrons de bronze


Inscription : 08/07/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Ven 26 Nov 2010 - 23:42

Bonsoir,

Pour le capot je vous mettrai aussi des photos et des mesures pour essayer de comprendre ce qui cloche. confused

Ce soir j'ai fini la partie arrière de mon circuit électrique : tout est neuf. cheers

y a plus qu'à le poser!!!!!!! Basketball

Dimanche, je remets la canalisation rigide de frein et il ne me manquera plus que les ressorts que Mato84 doit m'envoyer pour aller faire un p'tit tour.

Allez BONSOIR. Sleep Sleep Sleep

Olivier.
Revenir en haut Aller en bas
LION PEUGEOT
chevrons de bronze


Inscription : 08/07/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Ven 26 Nov 2010 - 23:52

C'est bientôt NOEL !!!!!



Bonne nuit les petits.

Lion Peugeot sur son nuage.
Revenir en haut Aller en bas
broutard
chevrons de platine


Inscription : 16/02/2006

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Dim 28 Nov 2010 - 8:49

j'ai du retard car je t'ai transféré par mail tous les documents que j'ai laissés dans mon camion (et comme il est à l'atelier...)

je pars Wink

a+*

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '64
23/50DI SieA '69
Adria 305SB '72
GS1220 Club '73
GS Club Break C-Matic '76
604 STi Automatique '82
Revenir en haut Aller en bas
http://www.boutique.citroeco.fr
LION PEUGEOT
chevrons de bronze


Inscription : 08/07/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Dim 28 Nov 2010 - 23:30

Bonsoir,

Il est bien triste de passer son temps dehors, sans pouvoir se degourdir les jambes. Heureusement ça ne va plus durer très longtemps

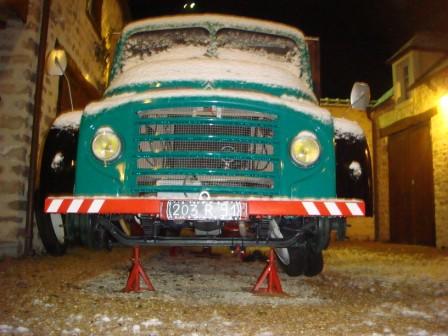

Ca y est l'electricité fonctionne sauf les clignotants ; la centrale était morte ....

Veilleuses




Codes


Phares




Arrière


A Gauche




Voici les côtes du capot moteur.



A-B = 57 cm
A-C = 20
C-D = 12,5
D-E = 34
D-G = 51
E-F = 39
B-G = 30,5
G-F = 32

Il y a une levre d'appui entre D et E et entre E et F



H-I = 48,5
I-J = 32


Mon cable d'embrayage :






Diametre du filetage de reglage 18 mm longueur du reglage 42 mm
Diametre de la butée à l'autre bout 13 mm
Diametre de la gaine 12 mm
Diametre du cable 3,25 mm
Longueur de la gaine compris reglage et butée 1700 mm
Longueur du cable 1970 mm

Comme vous le voyez il est en mauvais état, je bvais donc le faire refaire chez Etient à Neuilly.
Demain je les appelle et demande le prix que je vous communiquerai, si quelqu'un est interessé on peut peut-etre avoir un prix pour plusieurs.

Allez, ça avance pas mal.

Olivier.
Revenir en haut Aller en bas
Alcore
chevrons de bronze


Inscription : 29/05/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Dim 28 Nov 2010 - 23:51

Question un peu bete d'histoire...

En quelle année sont apparus les phares en complement des codes sur les vehicules...
Revenir en haut Aller en bas
Fer
chevrons d'argent


Inscription : 01/01/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Dim 28 Nov 2010 - 23:58

a l'arriere il y une feu et une stop allumé?
Revenir en haut Aller en bas
lancelot
chevrons d'argent


Inscription : 15/02/2007

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Lun 29 Nov 2010 - 9:09

Alcore a écrit:
Question un peu bete d'histoire...

En quelle année sont apparus les phares en complement des codes sur les vehicules...

Bonjour,

En fait, c'est le contraire, au début de l'automobile, il n'y avait que les phares. De toute façon, avant 1914, la plupart des systèmes d'éclairages étaient à acétylène ou encore à pétrole lampant, donc ils étaient peu puissants et loin d'éblouir la nuit. Autrefois, on roulait pratiquement au clair de lune, la nuit, mais à 20 ou 30 km/h cela ne posait pas tant de problèmes.

Ensuite (je ne sais plus exactement en quelle année mais c'était autour des années 1920), à partir de la généralisation des éclairages électriques, les véhicules ont été équipés de phares (éclairage type A) et de codes (éclairage type B), qui n'étaient pas forcément dans les mêmes optiques. Après, les véhicules sont devenus en général équipés d'optiques agréées "ABTP", c'est à dire avec un éclairage combiné phare/code, agréé par les Travaux Publics, d'où l'inscription que l'on peut voir, avec le numéro d'agrément.

Lancelot
Revenir en haut Aller en bas
http://lesu23.forumpro.fr/forum
broutard
chevrons de platine


Inscription : 16/02/2006

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Lun 29 Nov 2010 - 9:17

Fer a écrit:
a l'arriere il y une feu et une stop allumé?

salut

le truc c'est qu'il y a en provisoire un graisseur de 10w à droite au lieu de 5w, de plus le feu combiné stop-veilleuse n'est pas très très neuf contrairement à la veilleuse droite

a+ jap *

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '64
23/50DI SieA '69
Adria 305SB '72
GS1220 Club '73
GS Club Break C-Matic '76
604 STi Automatique '82
Revenir en haut Aller en bas
http://www.boutique.citroeco.fr
lancelot
chevrons d'argent


Inscription : 15/02/2007

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Lun 29 Nov 2010 - 9:26

Bonjour,

Je viens de voir ton article à propos du capot.

Je suis vraiment très surpris ! Ou alors, je viens d'apprendre quelque chose !

D'après les différentes éditions du "catalogue de pièces détachées de Citroën T23R essence" ainsi que le "catalogue de pièces détachées T23R diesel", il n'existe qu'une seule et même référence de capot pour cabine semi-avancée: U80 332.

Je vais donc faire les mesures de 3 modèles de capots de semi avancée, de différentes années, que j'ai sous la main:

et je donnerai les cotes prochainement.

Lancelot
Revenir en haut Aller en bas
http://lesu23.forumpro.fr/forum
schum22
chevrons d'argent


Inscription : 31/12/2009

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Lun 29 Nov 2010 - 10:27

lancelot a écrit:
Alcore a écrit:
Question un peu bete d'histoire...

En quelle année sont apparus les phares en complement des codes sur les vehicules...

Bonjour,

En fait, c'est le contraire, au début de l'automobile, il n'y avait que les phares. De toute façon, avant 1914, la plupart des systèmes d'éclairages étaient à acétylène ou encore à pétrole lampant, donc ils étaient peu puissants et loin d'éblouir la nuit. Autrefois, on roulait pratiquement au clair de lune, la nuit, mais à 20 ou 30 km/h cela ne posait pas tant de problèmes.

Ensuite (je ne sais plus exactement en quelle année mais c'était autour des années 1920), à partir de la généralisation des éclairages électriques, les véhicules ont été équipés de phares (éclairage type A) et de codes (éclairage type B), qui n'étaient pas forcément dans les mêmes optiques. Après, les véhicules sont devenus en général équipés d'optiques agréées "ABTP", c'est à dire avec un éclairage combiné phare/code, agréé par les Travaux Publics, d'où l'inscription que l'on peut voir, avec le numéro d'agrément.

Lancelot

Sur les B14 (et aussi les premières C4 je crois) les feux de croisement (ou code) n'étaient que des options (un optique ajouté au milieu de la barre de phares par exemple).
Revenir en haut Aller en bas
tonio.u23
chevrons de bronze


Inscription : 23/04/2008

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Lun 29 Nov 2010 - 11:52

J'ai mesuré mon capot, et effectivement il est différent :
AB=53,5
AC=22,5
CD=28,5
DE=28
EF=39
BG=30,5
GF=33
HI=48,5
IJ=32
Revenir en haut Aller en bas
http://www.calandretorpedo.com
adrien
chevrons de bronze


Inscription : 16/05/2007

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Lun 29 Nov 2010 - 15:37

Salut à tous,

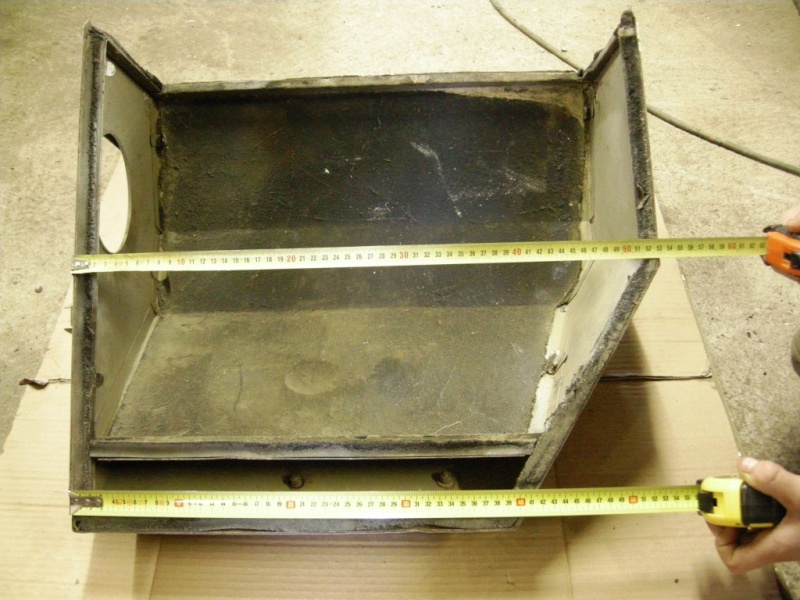

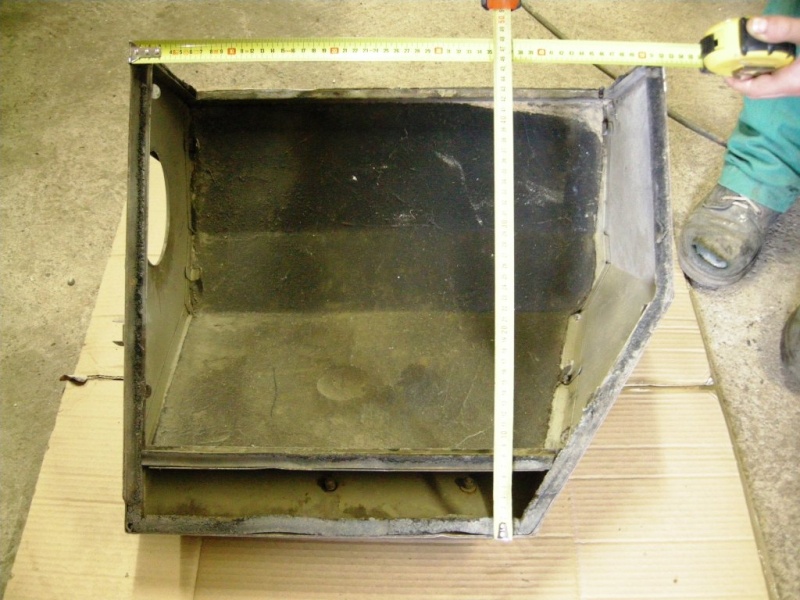

Ci-joint des photos avec des cotes, les cotes sont celles du plan de pose du capot.







Pour Lion, je n'avais pas ton croquis avec les cotes demandées, je suis en déplacement cette semaine, s'il te faut d'autres mesures, je les noterai le week-end prochain.

Adrien
Revenir en haut Aller en bas
LION PEUGEOT
chevrons de bronze


Inscription : 08/07/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Lun 29 Nov 2010 - 23:48

Bonsoir,

Merci à ceux qui se sont donné le mal de prendre les mesures de leur capot : conclusion le mien est plus grand !!! mais ça, je le savais déjà. En revanche on ne sais pas pourquoi ?

Est-ce que je détiens une pièce aussi rare qu'un PICASSO ? Ceci dit, si j'ai une fortune dans mon atelier, je n'ai pas de capot moteur et c'est de ça dont j'ai le plus envie. Quelqu'un a-t'il une idée ? Il me parait très difficile de recouper le capot.

Autre question : ma centrale clignotante SCINTEX ne fonctionne pas. Quelqu'un en aurait-il une en rab ou en aurait-il monté une electronique, j'en ai trouvé sur le site de neoretro.fr http://www.neoretrofrance.com/v8/php/mod/caddie.php?add=2281&PHPSESSID=c7b4dcf80d010bcba2e7498cde809337 à 7 € avec 3 cosses mais quel interrupteur pour la connecter ?

Olivier.
Revenir en haut Aller en bas
broutard
chevrons de platine


Inscription : 16/02/2006

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Mar 30 Nov 2010 - 7:22

salut

achète ce genre de minuterie, tu seras pas emmerdé (si elle marche à la base, mais ça c'est au vendeur de le certifier!)

http://www.leboncoin.fr/equipement_auto/155485641.htm?ca=12_s

ou

http://www.leboncoin.fr/equipement_auto/157504359.htm?ca=12_s

ou

http://www.leboncoin.fr/equipement_auto/129138024.htm?ca=12_s

ou

http://www.leboncoin.fr/equipement_auto/82517042.htm?ca=12_s (demander si c'est une marchal)

bon courage*

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '64
23/50DI SieA '69
Adria 305SB '72
GS1220 Club '73
GS Club Break C-Matic '76
604 STi Automatique '82
Revenir en haut Aller en bas
http://www.boutique.citroeco.fr
LION PEUGEOT
chevrons de bronze


Inscription : 08/07/2010

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Mar 30 Nov 2010 - 10:38

Salut Broutard.

J'ai appelé ce matin mais tout était vendu, par contre ça a l'air de se trouver sans trop de difficultés ; je suis donc cette voie.

Olivier.
Revenir en haut Aller en bas
broutard
chevrons de platine


Inscription : 16/02/2006

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Mar 30 Nov 2010 - 10:46

au moins tu vois le modèle (ça se trouve sur ebay aussi sans pb!)

tiens moi au courant pour le cable d'embrayage, il m'en faut un également, merci

a+*

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '64
23/50DI SieA '69
Adria 305SB '72
GS1220 Club '73
GS Club Break C-Matic '76
604 STi Automatique '82
Revenir en haut Aller en bas
http://www.boutique.citroeco.fr
CITPASSION
chevrons chromés


Inscription : 10/12/2006

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Mar 30 Nov 2010 - 13:10

Bonjour à tous...

tiens il y a ça sur eBay et neuf en plus...

http://cgi.ebay.fr/MINUTERIE-SCINTEX-6V-CITROEN-2CV-AUTRES-NEUVE-/150526712819?pt=JG_FR_Auto_Pi%C3%A8ces&hash=item230c175bf3#ht_500wt_1156
Revenir en haut Aller en bas
adrien
chevrons de bronze


Inscription : 16/05/2007

MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965   Mar 30 Nov 2010 - 13:53

Bonjour à tous et à Lion,

Je n'ai pas de centrale à te proposer, mais merci et félicitations pour tes photos, cela donne de belles images avec illuminations, c'est chouette à l'approche de Noel !.

Bon courage pour la suite

Adrien


Dernière édition par adrien le Lun 20 Déc 2010 - 17:52, édité 1 fois
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: [LION PEUGEOT] 23-50 Série A plateau 1965

Revenir en haut Aller en bas

[LION PEUGEOT] 23-50 Série A plateau 1965
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 5 sur 12Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10, 11, 12  Suivant
 Sujets similaires
-
» [LION PEUGEOT] 23-50 Série A plateau 1965
» logo peugeot
» [QST] "Restaurer" le logo lion du coffre
» Mascotte "Lion Marx"
» [RCH] Emblème "lion" serrure de coffre hayon

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Les Camions Citroën :: Présentation des membres et de leurs véhicules-
Sauter vers:
