MessageSujet: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyDim 3 Juil 2011 - 16:37

Bonjour,

Je fais également partie d'un club d'amateurs de radio ancienne et parmi les membres, il y a quelqu'un qui a fait acquisition d'un HY de l'ORTF équipé de la suspension hydropneumatique sur l'arrière et qui voudrait avoir des précisions sur le sujet. Il y a certainement des spécialistes qui pourraient l'aider.

Je vous en remercie par avance pour lui.

A bientôt...
Revenir en haut Aller en bas
broutard
chevrons de platine
chevrons de platine
broutard

Inscription : 16/02/2006

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyLun 4 Juil 2011 - 8:25

salut

pour autant que je sache, cette suspension faisait appel à des éléments hydrauliques de DS

a+*

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '67
23/50DI SieA '69
Adria 305SB '72
Solex 5000 '72
GS1220 Club '73
GS Club Break C-Matic '76
CX2200 D Break '77 570 000 km !
Revenir en haut Aller en bas
Chevronné33
chevrons en plastoc
chevrons en plastoc
Chevronné33

Inscription : 30/01/2011

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyLun 4 Juil 2011 - 11:40

Bonjour,

J'ai gratté un peu sur le sujet, la seule information que j'ai trouvée concerne les H ambulances, pompiers VSAB qui pouvaient être équipés en suspension oléo sur l'arrière. Quelqu'un aurait-il de la documentation technique ou informative ? Le collègue semble motivé pour une restauration.

Je vous remercie par avance.

Cordialement
Revenir en haut Aller en bas
mantakiller
chevrons en inox
chevrons en inox


Inscription : 11/12/2007

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyLun 4 Juil 2011 - 13:15

Bonjour a tous, donc le collègue cité au dessus, c'est moi-même lol!

En faite concernant ce système de suspension j'avais trouvé des infos a l'asso team hy holland, et il s'agirais bien d'éléments a base de ds, sauf pour le reservoir lhs ou lhm, il est deux fois plus petit.
Revenir en haut Aller en bas
CITPASSION
chevrons en inox
chevrons en inox


Inscription : 10/12/2006

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyLun 4 Juil 2011 - 15:01

Bonjour à tous,

HY de ORTF à suspension hydropneumatique Forum68

Tissier aurait il un lien avec ses transformations ?

Je me rappelle avoir vu il y a quelques années un HY porte voiture équipé d'une suspension hydraulique à l'arrière, sur lequel était apposé une plaque marquée "transformation Tissier".

Quant au réservoir de LHM ne serais-ce pas le même que sur les C35, qui étaient équipés du freinage haute pression LHM et d'un réservoir plus petit que les autres modèles oléopneumatiques...



Revenir en haut Aller en bas
erwan
chevrons d'argent
chevrons d'argent
erwan

Inscription : 09/04/2010

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 5 Juil 2011 - 9:28

Salut

Voir aussi du coté des réservoirs de N350 . c'est plus petit que celui de Ds
Revenir en haut Aller en bas
mantakiller
chevrons en inox
chevrons en inox


Inscription : 11/12/2007

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 5 Juil 2011 - 20:26

non, il en s'agit pas de tissier, mais d'un ...ault (fiault je présume)

voici les photos


Tout d'abord, un peu d'histoire Razz , ce Hw, a "remplacé" mon 58, je remercie d'ailleurs encore happy-h pour m'avoir remmener l'ortf.

HY de ORTF à suspension hydropneumatique P7020060

HY de ORTF à suspension hydropneumatique P7020061

Allez maintenant, entrons dans le vif du sujet

Petite photo de groupe
HY de ORTF à suspension hydropneumatique P7020062

Et vues de plus près :
HY de ORTF à suspension hydropneumatique P7020063

HY de ORTF à suspension hydropneumatique P7020064

le kit glacauto, avec une vitre qui s'ouvre
HY de ORTF à suspension hydropneumatique P7020075

et la vue arrière
HY de ORTF à suspension hydropneumatique P7020076

Les gars ce sont planté et on foutu le clignotant a l'intérieur :ptdr:
HY de ORTF à suspension hydropneumatique P7020065

Qui qui ce cache derrière la trappe :
HY de ORTF à suspension hydropneumatique P7020067

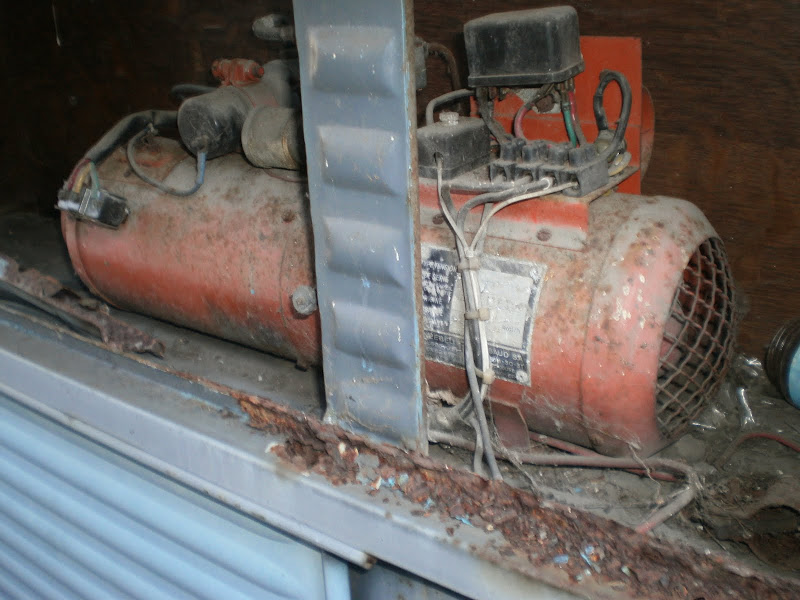

coucou toi !!!
HY de ORTF à suspension hydropneumatique P7020068

HY de ORTF à suspension hydropneumatique P7020069

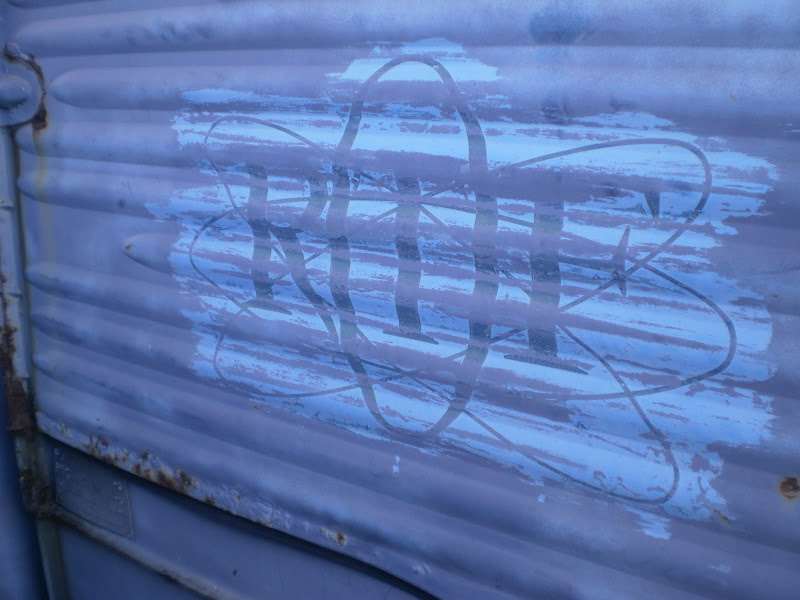

Ahhh le fameux logo
HY de ORTF à suspension hydropneumatique P7020070

Petite photo de la plaque de tare, il été chargé le pépère a l'époque
HY de ORTF à suspension hydropneumatique P7020071

Une vue sur un feu supplémentaire, et un bouchon qui devait faire passer les cables, permettant de le brancher au car régie

HY de ORTF à suspension hydropneumatique P7020077

le fabricant (ou modificateur)
HY de ORTF à suspension hydropneumatique P7020079

La il y avait quelque chose
HY de ORTF à suspension hydropneumatique P7020078



allez hop on passe a l'intérieur


ca dit être le support de l'antenne
HY de ORTF à suspension hydropneumatique P7020080

et ca masse
HY de ORTF à suspension hydropneumatique P7020081


l'autre coté, avec vue sur un aérateurs, et sur le transfo 220/ 12 ou 24 v (restera en 24 v car la chauffage est en 24v...)
HY de ORTF à suspension hydropneumatique P7020082

Une vue sur le dôme, on peut s'apercevoir de la dimension de ce dernier. le trou devrait correspondre a une caméra...
HY de ORTF à suspension hydropneumatique P7020083

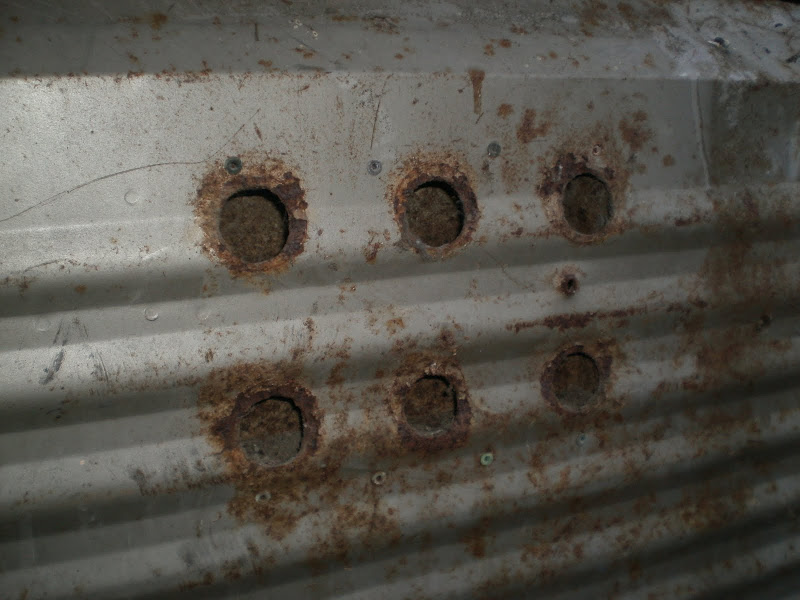

A quoi servent ces trous ...
HY de ORTF à suspension hydropneumatique P7020084


Ahh bon, je savais pas qu'il était haut lol!
HY de ORTF à suspension hydropneumatique P7020085

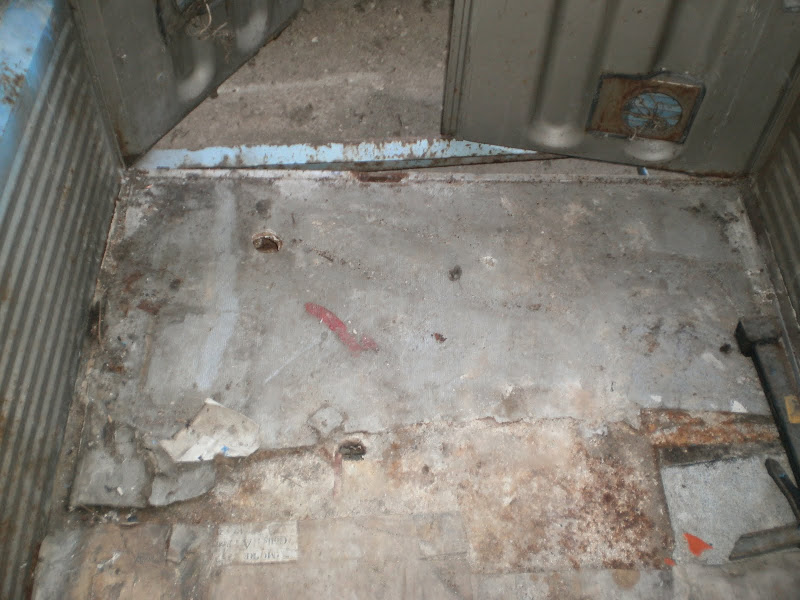

Et deux trous, plus le rail sur le coté a l'arrière...
HY de ORTF à suspension hydropneumatique P7020086

Vue du haut de l'echelle, et de la main courante, plus haute que le reste
HY de ORTF à suspension hydropneumatique P7020087

Une vue de la galerie (recouverte de lame de bois a l'origine, on peu voir le dôme et aussi le trou rond pour la caméra je suppose...
HY de ORTF à suspension hydropneumatique P7020088
HY de ORTF à suspension hydropneumatique P7020090

Le gros tube devait servir pour l'antenne, car il ce trouve en face du support vue sur le passage de roue. Le petit devait servir a faire passer le fil reliant l'antenne au reste.
HY de ORTF à suspension hydropneumatique P7020089
HY de ORTF à suspension hydropneumatique P7020092


Une vue du dôme d'un peu plus près, je vais me croire dans un sous marin avec ca :ptdr:
HY de ORTF à suspension hydropneumatique P7020091

Une vue du pied de caméra???
HY de ORTF à suspension hydropneumatique P7020093

HY de ORTF à suspension hydropneumatique P7020095

et là un support de ...
HY de ORTF à suspension hydropneumatique P7020096
HY de ORTF à suspension hydropneumatique P7020097


Donc voici ce que tout le monde attend !!!!

Alors pour un petit rappel, ce H a l'air un peu mou des suspensions arrières

HY de ORTF à suspension hydropneumatique P7020066

et voici la réponse :


hoooo, un petite pompe hydraulique !!! (on peu voir en dur, le raccord fait par la durite d'eau)
HY de ORTF à suspension hydropneumatique P7020074

hooouuuu le mignon reservoir LHM

HY de ORTF à suspension hydropneumatique P7020073


et pour finir !!!

HY de ORTF à suspension hydropneumatique P7020098

pshittttttt-clac...... pschittttttttttttttttttttttttt-clac.... pschit-clac, etc, etc

:applause: :applause:

Il s'agit donc bien d'un type H avec une suspension arrière hydraulique. Il me reste plus qu'a trouver, enfin s'il y a, la commande de hauteur...

Donc extérieurement, il s'agit bien d'un H "banal", mais pas a l'intérieur ... 8-) 8-)
Revenir en haut Aller en bas
CITPASSION
chevrons en inox
chevrons en inox


Inscription : 10/12/2006

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 5 Juil 2011 - 21:22

Bonsoir,

Merci pour les photos...

On dirait le réservoir LHM de la GS premier modèle...

Tu compte le restaurer ? il y a pas ma l de boulot... Very Happy


Revenir en haut Aller en bas
mantakiller
chevrons en inox
chevrons en inox


Inscription : 11/12/2007

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 5 Juil 2011 - 21:40

oui, il va être restauré. Pour le boulot, non ca ira, celui qui est découpé est par contre irrécupérable (je parle bien sûr avant que je le découpe lol! )

mon but également est de retrouver tout son équipement interne...
Revenir en haut Aller en bas
CITPASSION
chevrons en inox
chevrons en inox


Inscription : 10/12/2006

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 5 Juil 2011 - 21:49

Super projet...

j'espère qu'on pourra suivre la restauration sur ce forum, c'est toujours sympa de voir ce que certains sont capables de réaliser...
et en plus ça peut donner du courage à ceux qui n'osent pas se lancer.
Revenir en haut Aller en bas
broutard
chevrons de platine
chevrons de platine
broutard

Inscription : 16/02/2006

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 5 Juil 2011 - 22:41

salut!

merci pour ces super photos! pour le carrossier, je pense plutôt à Arnault, à Garches, non?

a+*

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '67
23/50DI SieA '69
Adria 305SB '72
Solex 5000 '72
GS1220 Club '73
GS Club Break C-Matic '76
CX2200 D Break '77 570 000 km !
Revenir en haut Aller en bas
schum22
chevrons d'or
chevrons d'or
schum22

Inscription : 31/12/2009

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 5 Juil 2011 - 23:58

Le système doit se rapprocher d'une 15H avec correcteur et commande quelque part à l'arrière.
Revenir en haut Aller en bas
Fer
chevrons d'or
chevrons d'or
Fer

Inscription : 01/01/2010

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyJeu 4 Aoû 2011 - 16:30

L'armee Neerlandaise avait plusiers ambulances H avec suspension hydraulique a l'arriere. Mais je crois que il y a auqune survivante.
Et une sur le base du H-police, une peu fantasie Razz
Il n y a pas une archive chez la TV?

HY de ORTF à suspension hydropneumatique Citroenhyortf1
Revenir en haut Aller en bas
U23 citron
chevrons d'argent
chevrons d'argent
U23 citron

Inscription : 05/07/2009

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyJeu 4 Aoû 2011 - 17:35

Bonsoir à tous,

Pour le carrossier je serais à 99% pour REGNAULT à Coutances 50.
j' ai eu l'occasion de le faire travailler, pour une carrosserie un peu spéciale sur un chassis long à l'époque, et je suis sur qu'il fait encore aujourd'hui des commande de carrosseries bien spécifiques

A+ Lionel
Revenir en haut Aller en bas
broutard
chevrons de platine
chevrons de platine
broutard

Inscription : 16/02/2006

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 9 Aoû 2011 - 9:26

en tous cas l'étiquette de carrossier montrée sur la photo plus haut est une de chez ARNAULT à garches...

a+ Smile *

_________________
Motobécane AV79 '60
AZ SieA '64
Derruppé DB4 '67
23/50DI SieA '69
Adria 305SB '72
Solex 5000 '72
GS1220 Club '73
GS Club Break C-Matic '76
CX2200 D Break '77 570 000 km !
Revenir en haut Aller en bas
1963HZ
chevrons en plastoc
chevrons en plastoc


Inscription : 21/12/2009

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: HY-DRAULIQUE   HY de ORTF à suspension hydropneumatique EmptyLun 15 Aoû 2011 - 19:30

Bonjour,
Surement pas un scoop mais dans le catalogue de pièces détachées H-HY-HZ n°601 figurent tous les éléments concernant cette suspension hydraulique
(type AMBULANCE) c-a-d conjoncteur, réservoir, cylindres etc... Je peux faire des photocopies si besoin.
cordialement
Revenir en haut Aller en bas
mantakiller
chevrons en inox
chevrons en inox


Inscription : 11/12/2007

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMar 23 Aoû 2011 - 19:58

bonjour a nouveau, me revoila

concernant la commande, je l'ai trouvé nul part, pourtant j'ai cherché... je verrais bien, une fois que j'en m'en occuperais, car il y en a d'autre a faire avant...

Pour l'armée Néerlandaise, je ne sais pas, par contre en France, cela a existé sur des ambulances civiles surtout et/ou ambulance pompier également il n'en resterais que 4 à 5 véhicules en France à ce jour. Ce qui veux dire, que ca serait le seul Type Hw non ambulance a avoir ce type de suspension.

merci Broutard pour le nom du carrossier, je vais essayer de le contacter s'il existe encore... En même temps je vais aller voir dans les archives nationales s'il y a des infos dessus.

Sinon concernant la zone arrondi sur le toit, il s'agit a 95 % d'un endroit pour la caméra, car après avoir viré les cartons a l'intérieur, j'ai trouvé ca dans l'axe :

HY de ORTF à suspension hydropneumatique P8070010

Il s'agit certainement d'une embase pour un arbre pivotant, la bulle étant juste a coté, permettait de viser ou l'on voulais (enfin surtout comme on pouvait lol! )
Revenir en haut Aller en bas
Fer
chevrons d'or
chevrons d'or
Fer

Inscription : 01/01/2010

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMer 24 Aoû 2011 - 8:16

Ca peut aussi etre pour une antenne orientable. Ici une dans la Sarre mais ca peut etre une support du camera aussi.
HY de ORTF à suspension hydropneumatique Repwagen2c
Revenir en haut Aller en bas
mantakiller
chevrons en inox
chevrons en inox


Inscription : 11/12/2007

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMer 24 Aoû 2011 - 18:43

non, le support d'antenne ce trouve derrière, et on peu voir sur la galerie qu'il y a une zone ou on pouvait marcher pour aller jusqu'a la caméra.

le rond jaune fait au moins 20cm de diamètre...
Revenir en haut Aller en bas
schum22
chevrons d'or
chevrons d'or
schum22

Inscription : 31/12/2009

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyVen 24 Aoû 2012 - 12:27

Je vois que tu as abandonné les travaux et mis le type H en vente.
Revenir en haut Aller en bas
schum22
chevrons d'or
chevrons d'or
schum22

Inscription : 31/12/2009

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMer 17 Avr 2013 - 19:32

Tiens, un autre à vendre sur le boncoin
http://www.leboncoin.fr/voitures/436354883.htm
Bonjour,

type H de 1974, 11 Cv essence
C’est une deuxième main (acheté aux Domaines) ;a servi comme véhicule de service
Voici quelques précisions utiles :
70 000 km
Entièrement vitré
Hayon en bon état (a dû être remplacé avant)
Suspension hydraulique à l’arrière
Bon état (tôlerie Citroën et non fiat) mais de la rouille dedans qd même !
Particularité : véhicule ORTF de prise de vue pour les champs de course
Il était peint en bleu/blanc mais il l’a repeint en gris AC136
Les tôles de phares ont été mastiquées avant peinture par lui (visible) : le reste de la peinture est correct – toujours stocké à l’abri
Il dispose à l’arrière d’un « chauffage tempéré » aujourd’hui démonté (une bouteille genre extincteur, des tuyaux, des relais… qui servait à refroidir la caméra
Une petit skydome bleu (anti rayonnement) et une trappe ronde dans le toit pour la caméra aussi

A mon avis une « rareté » à plus d’un
Je peux envoyer qq photos
Pays de Loire

faire offre
me contacter par émail si intéressé
Revenir en haut Aller en bas
Pierro
chevrons d'or
chevrons d'or
Pierro

Inscription : 15/01/2010

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyMer 17 Avr 2013 - 23:14

schum22 a écrit:
Tiens, un autre à vendre sur le boncoin

J' ai l'impression que c'est le même ....

A+ Pierro
Revenir en haut Aller en bas
schum22
chevrons d'or
chevrons d'or
schum22

Inscription : 31/12/2009

HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique EmptyJeu 18 Avr 2013 - 9:38

Non il y a des détails qui diffèrent dont le support de feu de travail visible sur cette photo de l'INA
HY de ORTF à suspension hydropneumatique Ortf210
Revenir en haut Aller en bas
Contenu sponsorisé




HY de ORTF à suspension hydropneumatique Empty
MessageSujet: Re: HY de ORTF à suspension hydropneumatique   HY de ORTF à suspension hydropneumatique Empty

Revenir en haut Aller en bas

HY de ORTF à suspension hydropneumatique
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Les Camions Citroën :: Forum Général des Utilitaires Citroën :: TUB, TUC.... Types "H" et Type "G"-
Sauter vers:
